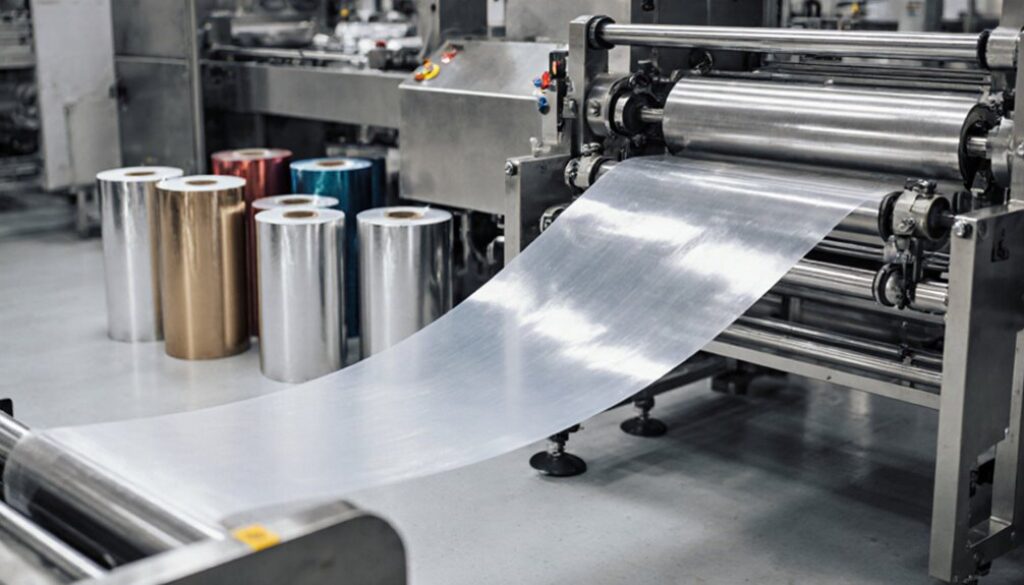

Folienverpackungsmaschine und geeignete Folien auf einen Blick
Folienverpackungsmaschinen benötigen Folien, die auf das Siegelverfahren, die Bahnbreite, Kerngröße, Abwickelrichtung, das Rollengewicht, die Temperatur, den Druck und die Verweilzeit abgestimmt sind. Schlauchbeutelmaschinen verwenden heißsiegelfähige PP-, PE-, Polyesterlaminate oder Barrierefolien; Schrumpfsysteme verwenden Polyolefin, PE oder geprüfte PVC-Folien. Vakuumsysteme erfordern durchstoßfeste Hochbarrierestrukturen, häufig PA/EVOH/PE. VFFS-Maschinen benötigen stabiles Rollenmaterial mit kontrollierter Reibung und Registergenauigkeit. Foliendicke, Siegelstärke, Permeabilität, Rückverfolgbarkeit und Lebensmittelkonformität erfordern eine dokumentierte Verifizierung. Die folgenden Abschnitte erläutern jede Maschinen-Folien-Kombination.
Wie man Maschinen und Verpackungsfolien aufeinander abstimmt
Die Abstimmung einer Verpackungsmaschine auf eine Folie erfordert die Überprüfung des Siegelverfahrens der Maschine, der Folienzuführungskonfiguration, des Temperaturbereichs und der Spannungsregelungsfähigkeit anhand des Folienaufbaus und der Leistungsspezifikationen. Die Bewertung sollte die Kompatibilität mit intermittierendem oder kontinuierlichem Betrieb, der Formgeometrie, der Bahnbreite, dem Kerndurchmesser, der Rollenausrichtung und dem maximalen Rollengewicht bestätigen. Vor der Produktionsfreigabe sollten Maschinendokumentationen, technische Datenblätter der Folie und validierte Betriebsparameter geprüft werden.
Die Kompatibilitätsprüfung vermeidet Risiken, indem ungeeignete Reibungskoeffizienten, unzureichende Steifigkeit, instabiler Bahnlauf oder ein unzulässiges thermisches Verhalten während von Testläufen identifiziert werden. Der verantwortliche Bediener sollte die Einstellungen für Siegeldruck, Siegelzeit, Geschwindigkeit, Registerregelung und Abrollbremse dokumentieren. Zu den Abnahmekriterien sollten eine gleichmäßige Bahnfuehrung, faltenfreier Transport, zuverlässiges Schneiden und eine reproduzierbare Packungsbildung gehören.
Zur Optimierung des Rollendurchlaufs sollten Prozesszeiten, Rollenwechsel, Spleißverfahren und Spannungsanpassungen standardisiert werden. Eine vorbeugende Wartung von Rollen, Sensoren, Heizelementen und Antriebssystemen ist erforderlich, um die validierte Leistung aufrechtzuerhalten und den Ausschuss während des Routinebetriebs zu reduzieren.
Folienstärke, Siegel und Barriereniveaus
Folienstärke, Siegelverhalten und Barriereeigenschaften sind entsprechend der Produktempfindlichkeit, dem Verpackungsformat, den Distributionsbedingungen und den Maschinenbetriebsparametern auszuwählen. Die Foliendicke beeinflusst Durchstoßfestigkeit, Steifigkeit, Formverhalten und Materialverbrauch; sie ist mit Toleranzen zu spezifizieren, die auf das Siegelsystem und die Produktgeometrie abgestimmt sind. Die Validierung sollte Verfahren umfassen, um die Folienfestigkeit unter relevanten Zug-, Weiterreiß- und Schlagbeanspruchungen zu messen.
Siegelschichten müssen innerhalb freigegebener Temperatur-, Druck- und Verweilzeitfenster einen gleichbleibend sicheren Verschluss gewährleisten. Bediener müssen die Siegelqualität durch Schälprüfungen, Berstprüfungen, Sichtprüfungen und Leckageprüfungen überprüfen. Die Akzeptanzkriterien sollten Siegelnahtbreite, Kanalfehler, Kontaminationstoleranz und Mindestverbundfestigkeit festlegen.
Die Barriereleistung muss den Anforderungen des Produkts hinsichtlich Sauerstoff-, Feuchtigkeits-, Aroma-, Licht- oder Gasschutz entsprechen. Gemessene Durchlässigkeitsraten sind unter definierten klimatischen Bedingungen zu dokumentieren. Materialspezifikationen, Prüfmethoden, Chargenrückverfolgbarkeit und Konformitätserklärungen sollten aufbewahrt werden, um die Lebensmittelkontaktkonformität, die Validierung der Haltbarkeit und eine kontrollierte Prozessfreigabe zu unterstützen.
Flow-Wrappers und kompatible Verpackungsfolien
Flowpack-Folien bilden eine kontinuierliche Umhüllung um Produkte und erzeugen Längs- und Quersiegelnähte bei kontrollierter Geschwindigkeit, Temperatur und Druck. Geeignete Folien umfassen heißsiegelbares Polypropylen, Polyethylen, Polyesterlaminate und mehrschichtige Barrierestrukturen, die auf die Siegelkonfiguration der Maschine abgestimmt sind. Bei der Folienauswahl sind die Produktabmessungen, die erforderliche Barriereleistung, die Siegelintegrität, der Reibungskoeffizient sowie geltende Anforderungen an den Lebensmittelkontakt oder sonstige regulatorische Anforderungen zu berücksichtigen.
Betriebsgrundsätze für Flow Wrapper
Ein Schlauchbeutelverpacker bildet eine kontinuierliche Bahn aus flexiblem Material um einzelne Produkte, erzeugt eine Längsnaht und bringt Quersiegelungen an, um geschlossene Packungen in kontrollierten Abständen herzustellen. Produkteinlauf, Vereinzelungs- und Abstandseinrichtungen, Formschultern und Siegelaggregate müssen synchron arbeiten, um Fehlausrichtungen, Faltenbildung oder unvollständige Verschlüsse zu vermeiden. Die Temperaturkontrolle steuert die Leistung der Siegelbacken und muss innerhalb validierter Grenzen bleiben, um schwache Nähte, Produktschäden oder Materialverformungen zu vermeiden. Die Dichtnahtmechanik hängt von gleichbleibendem Druck, Verweilzeit, Backengeometrie und Maschinengeschwindigkeit ab. Sensoren überprüfen die Produktanwesenheit, Registermarken, Bahnspannung und Siegelposition und ermöglichen die Ausschleusung nichtkonformer Packungen. Hygienisches Design und abgesicherte bewegliche Teile unterstützen die Betriebssicherheit und die Kontaminationskontrolle. Die routinemäßige Überprüfung der Siegelintegrität, Maßhaltigkeit und Prozessparameter ist erforderlich, um die dokumentierte Einhaltung der geltenden Verpackungs- und Lebensmittelsicherheitsanforderungen sicherzustellen.
Optionen für kompatibles Filmmaterial
Kompatible Materialien für Schlauchbeutelverpackungen müssen unter validierten Betriebsbedingungen eine zuverlässige Maschinenverarbeitbarkeit, Siegelbarkeit und Barriereleistung gewährleisten. Gängige Strukturen umfassen Polypropylenfolien, Polyethylenfolien, Polyesterlaminate, Papier-Folien-Verbundmaterialien und mehrschichtige Barrierematerialien. Orientiertes Polypropylen wird häufig aufgrund seines stabilen Laufverhaltens und seiner klaren Präsentation eingesetzt. Polyethylenbasierte Folien unterstützen das Heißsiegeln und können in Monomaterialkonzepten verwendet werden. Polyester bietet Dimensionsstabilität, während metallisierte oder EVOH-haltige Schichten den Schutz vor Sauerstoff, Feuchtigkeit oder Licht verbessern können.
Die Auswahl der Folienarten muss anhand der Produkt-, Hygiene- und gesetzlichen Anforderungen dokumentiert werden. Die Materialkompatibilität umfasst die Überprüfung der Foliendicke, des Reibungskoeffizienten, des Verhaltens der Siegelschicht, der Druckbeständigkeit und der Konformitätserklärungen. Bei Anwendungen mit Lebensmittelkontakt müssen die geltenden Migrationsgrenzwerte und Rückverfolgbarkeitspflichten eingehalten werden. Freigegebene Spezifikationen sollten zulässige Materialqualitäten, Lieferanten und Prüfkriterien festlegen, um eine gleichbleibende Verpackungsqualität sicherzustellen.
Überlegungen zur Filmauswahl
Da die Auswahl der Folie die Packungsintegrität und die Linienleistung unmittelbar beeinflusst, sollte jede Bahn hinsichtlich des Siegelssystems der Schlauchbeutelmaschine, der Betriebsgeschwindigkeit, der Produktgeometrie und des erforderlichen Schutzes der Haltbarkeit bewertet werden. Siegelanspringtemperatur, Heißsiegelfestigkeit, Reibungskoeffizient und Zugeigenschaften müssen auf das Backendesign, die Verweilzeit und die Transportbedingungen abgestimmt sein. Die Barriereanforderungen für Sauerstoff, Feuchtigkeit, Aromen und Lichtempfindlichkeit sollten überprüft werden, um die Produkthaltbarkeit sicherzustellen, ohne unnötige Materialkomplexität zu schaffen. Foliendicke und Steifigkeit müssen ein zuverlässiges Bahnführen, Falten und die Bildung von Quersiegelnähten um unregelmäßig geformte oder empfindliche Produkte ermöglichen. Die Planung des Maschinendurchsatzes erfordert eine Validierung bei den vorgesehenen Taktzahlen, einschließlich des Verhaltens von Spleißstellen, der Registergenauigkeit und der Gleichmäßigkeit der Heißsiegelung. Lebensmittelkontaktkonformität, Migrationsgrenzwerte, Recyclingfähigkeitsangaben und geltende regionale Kennzeichnungspflichten sollten dokumentiert werden. Testläufe sollten vor der Freigabe unter repräsentativen Produktionsbedingungen die Siegelnahtfestigkeit, das Packungserscheinungsbild und die Fehlerquoten bestätigen.

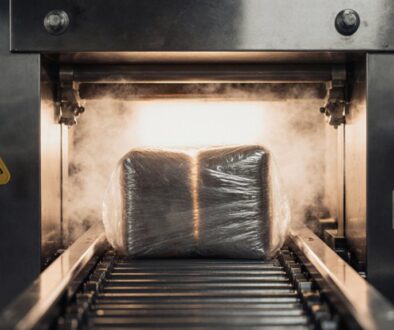

Schrumpfmaschinen und Schrumpffolienoptionen
Schrumpfverpackungssysteme nutzen Wärme, um eine Polymerfolie eng an ein Produkt oder eine Mehrfachpackung anzulegen und so Einschluss, Manipulationsschutz und Schutz der Präsentation zu gewährleisten. Typische Anlagen umfassen L-Schweißgeräte, Seitenschweißmaschinen, Schrumpftunnel und Schlauchbeutelmaschinen. Die Auswahl der Anlage hängt von der Packungsgeometrie, dem Durchsatz, der Siegelorientierung, der Wärmeempfindlichkeit und dem erforderlichen Automatisierungsgrad ab. Temperatur, Fördergeschwindigkeit und Luftstrom müssen validiert werden, um eine gleichmäßige Schrumpfung ohne Durchbrennen, Verformung oder schwache Siegelnähte zu erzielen.
Gängige Schrumpffolien sind Polyolefin, Polyethylen und PVC, jeweils vorbehaltlich der geltenden Anforderungen an Materialien, Recycling und Produktkontakt. Polyolefin wird häufig für Einzelhandelsverpackungen verwendet, da es Transparenz, Siegelfestigkeit und kontrollierbares Schrumpfverhalten bietet. Polyethylen eignet sich für schwerere Bündel und transportorientierte Mehrfachpackungen. PVC erfordert aufgrund von Emissionen, Entsorgungsbeschränkungen und Arbeitsschutzpflichten eine sorgfältige Bewertung. Bei der Auswahl der Komponenten sollten Folienstärke, Siegeltechnologie, Tunnelkapazität und Schutzeinrichtungen berücksichtigt werden. Die Rollenplanung sollte die richtige Rollenbreite, Kernkompatibilität, Abwickelrichtung, Rückverfolgbarkeit und Lagerbestandsrotation sicherstellen. Dokumentierte Prozesskontrollen unterstützen eine reproduzierbare Verpackungsqualität und die Einhaltung regulatorischer Anforderungen.
Vakuumiergeräte und Hochbarrierefolien
Vakuumverpackungssysteme evakuieren Luft aus einer Verpackung, bevor sie eine hermetische oder Schutzgasversiegelung erzeugen, wodurch Oxidation, Feuchtigkeitsübertragung und Produktbewegungen während Lagerung und Distribution reduziert werden. Geeignete Anwendungen umfassen Fleisch, Käse, Fisch, medizinische Komponenten und feuchtigkeitsempfindliche Industriegüter. Kammermaschinen und Außensauggeräte unterscheiden sich hinsichtlich Durchsatz, Verpackungsgeometrie und erreichbaren Restsauerstoffwerten.
Hochbarrierefolien kombinieren häufig Polyethylen-Siegelschichten mit Polyamid-, EVOH- oder metallisierten Barrierestrukturen. Bei der Folienauswahl müssen Sauerstoff- und Wasserdampfdurchlässigkeit, Durchstoßfestigkeit, Siegelnahtfestigkeit, Temperaturbeständigkeit und gegebenenfalls die Lebensmittelkonformität überprüft werden. Mehrschichtige Konstruktionen sollten mit den Siegelparametern der Maschine und dem vorgesehenen Entsorgungsweg kompatibel sein.
Eine modulare Systemwahl ermöglicht Anpassungen durch Begasungsmodule, sensorbasierte Vakuumsteuerung, breitere Siegelbalken und Schnittstellen zur Rückverfolgbarkeit. Die Validierung sollte die Siegelintegrität, Lecktestverfahren, Restgasspezifikationen und Chargenaufzeichnungen dokumentieren. Eine Herstellerberatung bei der Auswahl unterstützt die Abstimmung zwischen Folienstruktur, Pumpenkapazität, Hygieneanforderungen und den geltenden Verpackungsvorschriften.
VFFS-Maschinen und Rollenfolien
Vertikale Form-, Füll- und Siegelmaschinen (VFFS) formen Verpackungen aus Rollenmaterial, befüllen sie mit Produkt und bringen in einem kontinuierlichen Zyklus Längs- und Quersiegel an. Kompatibles Rollenmaterial muss die Anforderungen der Maschine hinsichtlich Bahnbreite, Abwickelrichtung, Siegeltemperatur, Reibungskoeffizient und Bahnlauf erfüllen. Bei der Folienauswahl sollten zudem die Produkteigenschaften, die erforderliche Barriereleistung, die Siegelintegrität sowie geltende Vorschriften für Lebensmittelkontakt oder Verpackungen berücksichtigt werden.
Betrieb einer VFFS-Maschine
VFFS-Maschinen verarbeiten Rollenfolie zu geformten, gefüllten und versiegelten Verpackungen durch eine kontrollierte Abfolge von Abwickeln, Bahnführung, Schlauchbildung, Längsversiegelung, Produktdosierung und Querversiegelung. Der Betrieb erfordert vor Produktionsbeginn die Überprüfung der Schutzvorrichtungen, der Not-Halt-Funktion, der kalibrierten Temperaturregler sowie des korrekten Pneumatikdrucks. Die Sicherheitscheckliste für Bediener sollte die Bestätigung von Isolierungsverfahren, den Sensorstatus, den Freiraum der Siegelbacken und die Abwesenheit von Hindernissen im Bereich beweglicher Baugruppen umfassen.
Während des Betriebs müssen Bahnspannung, Registergenauigkeit, Siegelintegrität, Füllgewicht und Verpackungsabmessungen in festgelegten Intervallen dokumentiert überwacht werden. Abweichungen müssen einen kontrollierten Stopp, eine Ursachenanalyse und dokumentierte Korrekturmaßnahmen auslösen. Produktberührende Komponenten müssen gemäß den geltenden Lebensmittel-, Pharma- oder Industriestandards hygienisch gereinigt werden. Die Planung der routinemäßigen Wartung sollte Prüfintervalle für Riemen, Lager, Messer, Heizelemente, Sensoren und Pneumatikkomponenten festlegen, um eine nachvollziehbare Wartung sicherzustellen und ungeplante Stillstandszeiten zu reduzieren.
Kompatibilität von Rollenfolie
Die Kompatibilität von Rollstockfolien hängt vom Zusammenspiel von Folienstruktur, Rollengeometrie, Siegeleigenschaften sowie den Form-, Bahnführungs- und Backensystemen der Maschine ab. Die Folienbahn muss mittig durch den Formkragen laufen, ohne Teleskopieren, Kantenschäden oder instabile Spannung. Kerndurchmesser, Rollenbreite, Wickelrichtung, Spleißqualität und maximales Rollengewicht müssen den Spezifikationen der Abwickeleinheit entsprechen.
Bei bedruckten Bahnen ist eine Drucktechnik-Abstimmung zwischen Registermarken, Sensoreinstellungen, Rapportlänge und Zugriemensteuerung erforderlich. Sonderformate und Variantenvielfalt können validierte Formateinheiten und formatspezifische Führungen erfordern. Die Auslegung der Siegelnahtbreite muss den Abmessungen der Siegelbacken und kontrollierten Verweilbedingungen entsprechen. Die Maschinenjustage und Feinabstimmung umfasst Bahnführung, Tänzerreaktion, Bremsung, Backenparallelität und die Ausrichtung der Siegelbalken. Die Kompatibilität sollte durch Abnahmetests dokumentiert werden, einschließlich Bahnverfolgung, Registergenauigkeit, Siegelnahtkontinuität und reproduzierbarem Betrieb bei der freigegebenen Produktionsgeschwindigkeit.
Faktoren bei der Filmauswahl
Die Folienauswahl für VFFS-Anwendungen muss auf den Produktanforderungen, den Maschinenfähigkeiten und der vorgesehenen Distributionsumgebung basieren. Materialaufbau, Dicke, Reibungskoeffizient, Barriereleistung und Durchstoßfestigkeit müssen anhand des abgefüllten Produkts und der Handhabungsbelastungen verifiziert werden. Siegelfähige Parameter, einschließlich Temperatur, Druck und Verweilzeit, müssen mit dem Siegelsystem der Maschine und dem validierten Betriebsbereich übereinstimmen. Die Gleichmäßigkeit der Foliendicke und die Anforderungen an die Bahnlaufregelung sollten bewertet werden, um Registerfehler, Faltenbildung oder Siegeldefekte zu vermeiden.
Der Einfluss der Taktzeit muss während der Linienversuche bewertet werden, insbesondere wenn das Formen, Füllen und Siegeln bei hohen Geschwindigkeiten die verfügbare Verweilzeit verringert. Die Kontrolle der Folienfeuchte ist bei hygroskopischen Materialien oder Lagerbedingungen erforderlich, die das Siegelverhalten verändern können. Die Optimierung des Siegelfensters sollte durch kontrollierte Tests dokumentiert werden, um zuverlässige Siegelnähte trotz normaler Prozessschwankungen zu bestätigen. Die Lebensmittelkontaktkonformität, Migrationsgrenzwerte und die Rückverfolgbarkeitsdokumentation müssen ebenfalls bestätigt werden.
